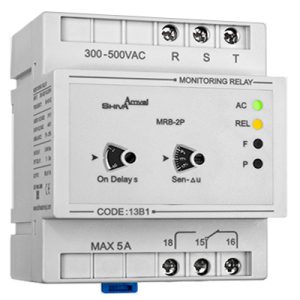

سوپر کنترل فاز شیوا امواج مدل SMB--5P
1,457,000 تومان
راهبند بتا B400
155,000,000 تومان
کنترل فاز ASN برنا الکترونیک
برند:
- ابعاد(mm):80*45*108
ناموجود
قیمت محصول:
770,000 تومان
کنترل فاز
کنترل فاز یکی از انواع تجهیزات حفاظتی است که جهت حفاظت الکترو موتورها در مقابل اختلالات شبکه مورد استفاده قرار میگیرد. رله کنترل فاز قابلیت تشخیص تغییر توالی فاز ، قطع یک فاز ، عدم تقارن ولتاژ سه فاز، کاهش ولتاژ شبکه را دارد و از این طریق به حفاظت مدار می پردازد.
کنترل فاز برنا الکترونیک
کنترل فاز برنا الکترونیک دارای چند LEDجهت اعلام خطاهای مختلف و حالت عادی، امکان انتخاب زمان وصل رله پس از رفع خطا می باشد. کنترل فاز برنا الکترونیک از دقت و کیفیت بالایی برخوردار است و در صورت بروز خطا سرعت عملکرد مطلوبی دارد.
نحوه کار کنترل فاز برنا الکترونیک
ترمینال های R , S , T به سه فاز منبع تغذیه و ترمینال MP به نول شبکه متصل می شود. ترمینالهای ۱۵ و ۱۸ مانند شستی استوپ در مدار سری میشوند. در این حالت کنترل فاز شروع به کار میکند. در صورتیکه اختلالی در شبکه سه فاز رخ دهد، LED مربوط به آن خطا روشن LED خروجی خاموش می شود و رله کنترل فاز قطع می شود. (در این حالت کنتاکت 15 و 18 قطع شده است).
پس از رفع خطا، کنترل فاز با سپری کردن تاخیر تعیین شده توسط کاربر، دوباره وصل می شود.(کنتاکت 15 به 18 متصل می شود.) در این حالت چراغ OUT روشن می باشد. میزان تاخیر در وصل با استفاده از پیچ DELAY قابل تنظیم است.
نکته : اگر پس از نصب دستگاه، سیگنال SEQU ) توالی فاز( روشن بود، جای دو فاز روی ترمینالهای رله کنترل فاز عوض شود )مثلا S با R عوض شود( تا سیگنال خاموش گردد.
میزان حساسیت نسبت به عدم تقارن توسط پیچ ASY.V قابل تنظیم می باشد. معمولا حساسیت 10% مناسب می باشد.
LED های اعلام وضعیت رله کنترل فاز
OUT : درصورتی که ولتاژ عادی باشد و رله خروجی وصل باشد این LED روشن میشود.
SEQU : در صورت جابجایی فازها این LED روشن میشود.
VOLT : در صورت بروز کاهش ولتاژ روشن میشود. ( درصورتیکه سه فاز به کمتر از ۳۰۰ ولت کاهش یابد)
ASY.V : درصورت دوفاز شدن شبکه و یا عدم تقارن بین ولتاژ فازها این LED روشن میشود.
ویژگی های کنترل فاز برنا الکترونیک
دارای LED های اعلام وضعیت
انتخاب زمان وصل رله پس از رفع خطا
طول عمر بالا
عملکرد سریع
دقت بالا
دارای استاندارد CE اروپا
تلفات داخلی : 3 وات
عمر رله : الکتریکال 100000 بار قطع و وصل / مکانیکال 1000000 بار قطع و وصل
| مدل محافظ برق تابلویی |
ASN |
|---|---|
| جریان نامی رله |
6A/220VAC, 6A/28VDC |
| ولتاژ تغذیه |
380VAC / 50-60Hz |
| تاخیر در وصل |
0.5-40Sec |
| کارآیی در دما |
20°C…+50°C- |
| کارآیی در رطوبت |
15% تا 85% |
| خروجی |
یک کنتاکت C/O |
| ابعاد |
108*45*80 |
| درجه حفاظتی |
IP20 |
| قطع برای کاهش ولتاژ |
300V |
| قطع برای عدم تقارن |
5-20% |
| سازندگان |
برنا الکترونیک |
| گارانتی |
3سال |
| برند |
برنا الکترونیک |
